一、产品介绍

SDH系列单极组合式滑触线由导轨与护套、吊架与吊架支架、耦合接头与护套、供电接头与护套、膨胀段、隔离段、定位器、端盖与指示灯、集电器以及与集电器相适配的牵引器等部件组合而成，其结构形式合理简捷自由组态灵活，加之选配导轨的材料为高导电性能的铝合金或优质电解铜，护套的绝缘材料有PVC.PU.环氧树脂，适用于普通中等级别的起重运输设备和工业自动化物流输送设备作为移动供电的主要装置。

 滑触线的优点：

※ 硬质铝合金导电材料

※ 取消传统的压嵌钢带

※ 硬质无氧铜导电铜型材

※ 产品安全可靠，防护等级IP23

※易于安装、便于维护

※ 适合于室内外使用

滑触线的特点：

※ 绝缘护套不积水不积尘

※ 正常温度下使用标准型PVC护套，还有耐低温、高温，高强度的PC护套

※ 高温环境下可应用中等耐热护套

※ 不使用膨胀部件，系统的最大长度为100米

※ 最大移动速度200米/分

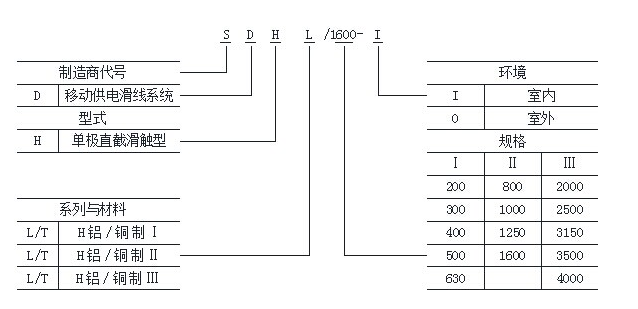

二、规格型号：

三、技术参数：

指标内容 指标值

环境温度 -30℃～+75℃

工作电压 交流660V     直流1000V

防护等级 IP23

运行速度 ≤120m/min

防污染等级 Ⅳ 级 (一般导电粉尘和凝露状态)

大气条件 +40℃时，相对湿度＜90%

  海拔高度   ≤2000m

  外壳击穿电压   20kV/min

  绝缘介电强度   工频交流3000V/min 无击穿闪烁现象

  相比漏电起痕指数CTI   ＞600V

  抗非常热和着火危险试验   本生灯法试验合格阻燃性能良好

  短时耐受电流试验   20倍额定电流 1S

  防触电等级   0级

  化学特性   耐酸、耐碱、耐盐雾

  运动误差   水平方向±50mm   垂直方向±50mm

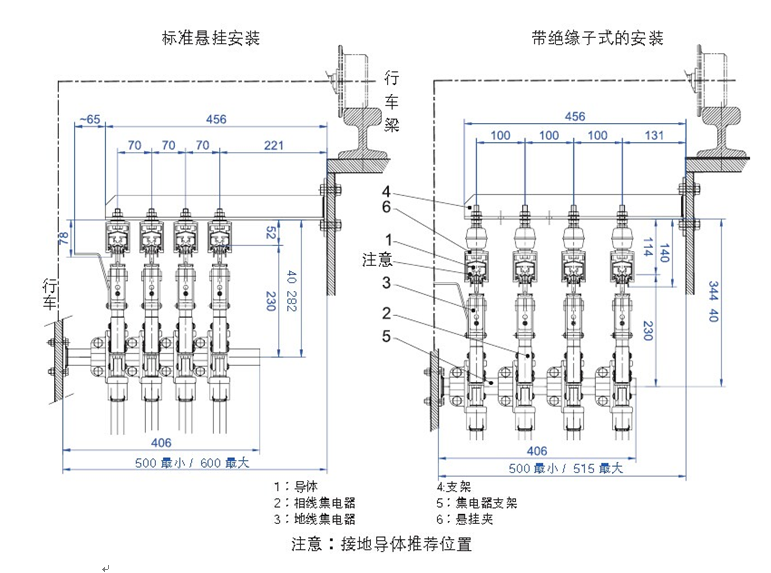

 四、安装示意图：

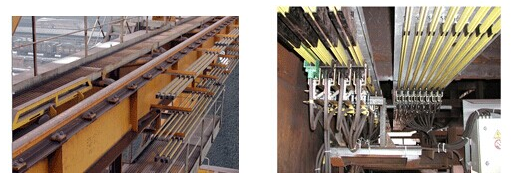

 五、应用场合：
