一、产品介绍

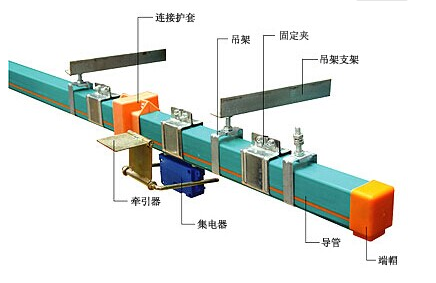

SDG系列封闭管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多极导电铜排、集电器以及吊架、固定夹、连接护套等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。

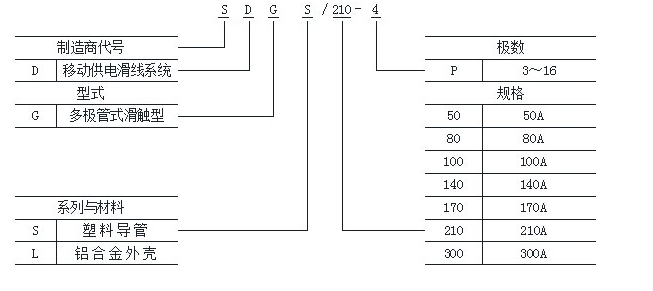

二、规格型号：

三、技术参数：

序号                      类别

1    极间对地绝缘电阻>10MΩ

2    绝缘介电强度工频交流3000V、1min无击穿闪烁现象

3    外壳防护等级IP13 IP55

4    电热稳定性20倍|额定1s

5    耐化学腐蚀稳定性耐酸、耐碱、耐盐雾腐蚀

                                              1、耐高温试验：普通型+55°C 金属复合型+65°C

                                              2、  耐低温试验-30°C

6   环境指标

                                            3、耐湿热试验相对湿度95%+25°C

                                            4、大气压力86-106KPa

7阻燃性自熄

8输电导轨参数符合GB3049（电线电缆导体）标准要求

电阻率≤0.02Ωmm2/（+20°C时）

9导电器    牵引力：F<80N；运动速度：V<200m/min

                           电阻系数：0.1-0.35； 摩擦系数：0.2

10电刷系数  接触压降：0.3-0.1V；运行2000KM，磨损量<0.7mm

                          电刷有效磨损：4-6mm；有效工作压力：1.8-2.3N/cm2

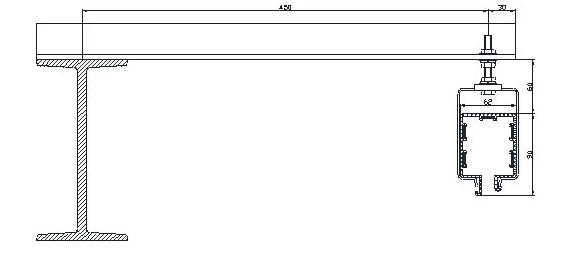

四、安装示意图：

五、应用场合：
