管片吊机、TBM导电轨.滑触线(随弯型)
添加时间:2020.11.12
管片吊机、TBM导电轨.滑触线(随弯型)


管片吊机、TBM导电轨.滑触线(随型)

易于安装和维护,性能可靠,符合工业产品的安全标准

     SHT02系列管片吊机、TBM导电轨.滑触线由滑线本体、悬吊夹与安装支架、中间供电器、

集电器以及与集电器相适配的拨叉等部件组合而成,其结构形式合理简捷,安装方便。本系

统具有运行平稳、速度快、噪音低、轨道可随形弯曲、供电方式随意性高等特点。因此,它

被广泛的应用于管片吊机和工业自动化物流输送设备中作为移动供电的主要装置之一。

 管片吊机、TBM导电轨.滑触线(随型弯) 特点

       ※ 采用无接头安装,易于安装、占用空间小

※ 根据需要自由组合极数

※ 适合于中小电流工作工况

※ 特殊材质制造,运行平稳,速度快,噪音低

※ 安装弯曲半径较小,最小弯曲半径600mm



一、型号规格:



二、管片吊机、TBM导电轨.滑触线(随型弯)的技术指标及规格参数:

 表1(技术指标):



指标内容

指标值

安装地点

室内

环境温度

-35℃~+ 75℃

工作电压

交流660V     直流1000V

防护等级

IP23

运行速度

≤600m/min

防污染等级

Ⅳ 级 (一般导电粉尘和凝露状态)

  绝缘介电强度

  工频交流3000V/min 无击穿闪烁现象

  抗非常热和着火危险试验

  本生灯法试验合格阻燃性能良好

  短时耐受电流试验

  10倍额定电流 1S

  外壳击穿电压

  25KV/min

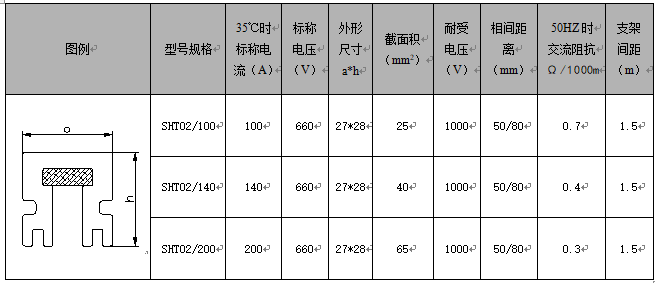

表2(规格参数):


 三、系统组成:

1.管片吊机、TBM导电轨.滑触线(随型弯)本体

管片吊机、TBM导电轨.滑触线本体采用无氧铜为导体,以硬质PU为绝缘外护套材料。具有导电性能佳、

运行平稳、耐冲击、安装方便等特点。

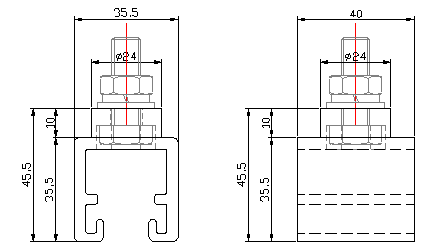

2.  悬吊架

悬吊架是悬吊导轨的重要组件,由于它是导轨与安装支架之间的介电体,因此它不但要有良好的

绝缘性能而且还要有良好的刚性,从而承担导轨的重量,同时承受集电器与导轨之间的压力。

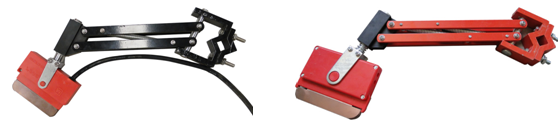

3.  集电器

集电器是滑触线系统中拾取电能的主要装置,它通过集电刷与导轨的滑动接触,将电能直接传导

至用电器,从而实现系统的移动供电。集电器由机械结构的张力装置和直接与导轨滑动接触的集

电刷两部分组成,机械结构的张力装置决定集电器与导轨的滑动接触压力和机构稳定性,集电刷

则是与导轨接触拾取电能的导体。
