悬挂输送线用导电轨.滑触线(随型弯)

  易于安装和维护，性能可靠，符合工业产品的安全标准。

      SHT01系列悬挂输送线用导轨.滑触线由滑线本体、悬吊夹与安装支架、中间供电器、集电器

以及与集电器相适配的拨叉等部件组合而成，其结构形式合理简捷，安装方便。本系统具有运行

平稳、速度快、噪音低、供电方式随意性高等特点。因此，它被广泛的应用于悬挂输送线和工业

自动化物流输送设备中作为移动供电的主要装置之一。

   悬挂输送线用导电轨.滑触线的特点：

       ※ 采用无接头安装，易于安装、占用空间小

※ 根据需要自由组合极数

※ 适合于中小电流工作工况

※ 特殊材质制造，运行平稳，速度快，噪音低

※ 安装弯曲半径较小，最小弯曲半径600mm

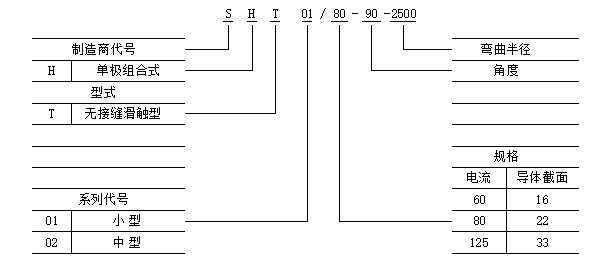

 一、型号规格：

二、悬挂输送线用滑触线的技术指标及规格参数：

表1（技术指标）：

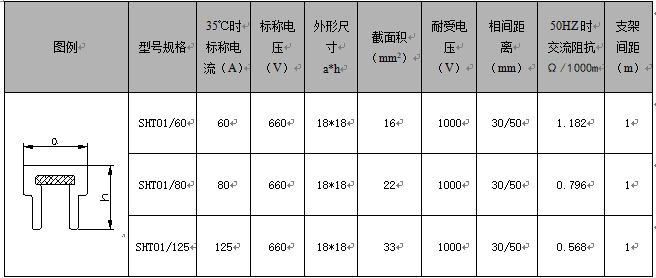

 表2（规格参数）：

 三、系统组成：

1.  悬挂输送线用导电轨.滑触线本体

悬挂输送线用滑触线本体采用无氧铜为导体，以硬质PU为绝缘外护套材料。具有导电性能佳、运行平稳、

耐冲击、安装方便等特点。

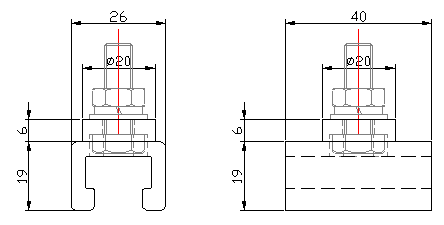

2.  悬吊架

悬吊架是悬吊导轨的重要组件，由于它是导轨与安装支架之间的介电体，因此它不但要有良好的绝缘性能而且还要有

良好的刚性，从而承担导轨的重量，同时承受集电器与导轨之间的压力。

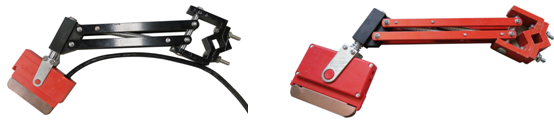

3.  集电器

集电器是滑触线系统中拾取电能的主要装置，它通过集电刷与导轨的滑动接触，将电能直接传导至用电器，从而实现

系统的移动供电。集电器由机械结构的张力装置和直接与导轨滑动接触的集电刷两部分组成，机械结构的张力装置决

定集电器与导轨的滑动接触压力和机构稳定性，集电刷则是与导轨接触拾取电能的导体。
