一、  产品介绍：

STL系列电缆移动式拖链由链板（加强尼龙制、优质普通钢或优质不锈钢制）和支撑板（加强尼龙制、高强度铝合金制）以及销轴等零部件组成，它使电缆或其他类型的橡胶软管与拖链之间无相对运行，故无直接的机械磨损，从而在给定的弯曲半径范围内，不会产生弯曲和扭曲变形。所有零件经防腐处理后，能在较为恶劣的环境下进行工作。

 由于结构设计合理，承载能力强，造型新颖，结构紧凑、刚性好、强度高、传动灵活、安全可靠、拆装便利等特点，故而被广泛地应用于机床、机械、机器人以及立体仓库等电、水、油、气的防护传输过程中。

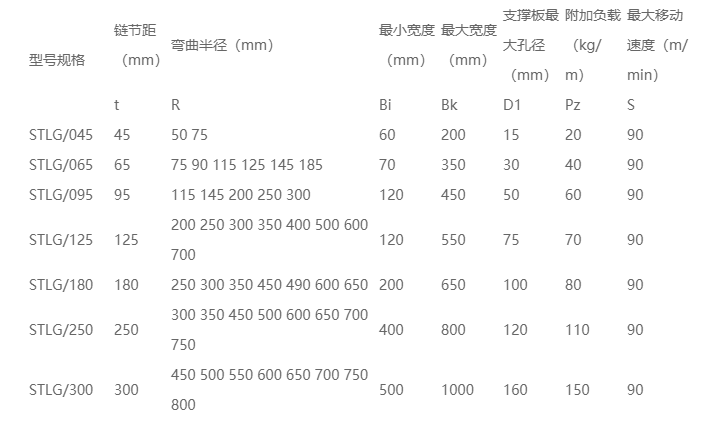

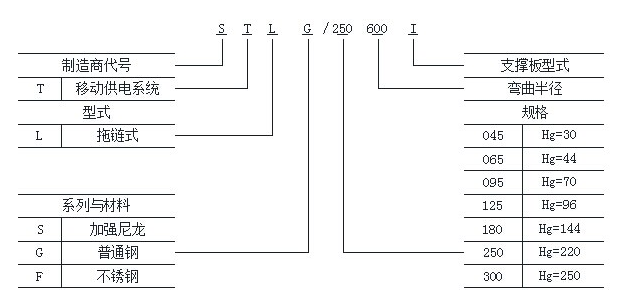

二、  型号规格：

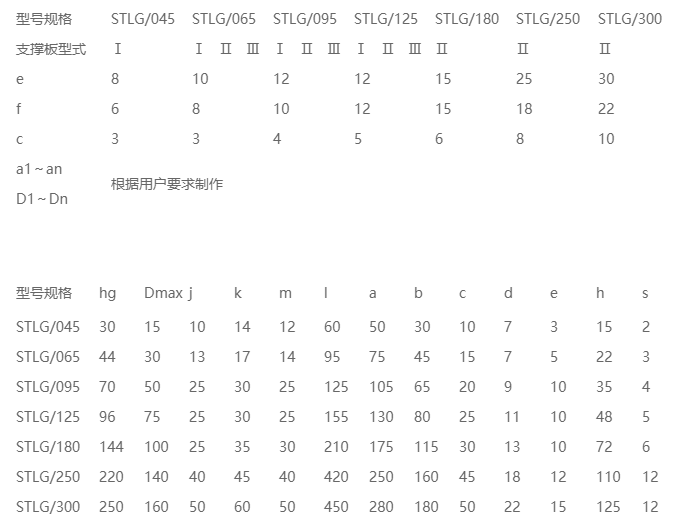

三、  结构形式：

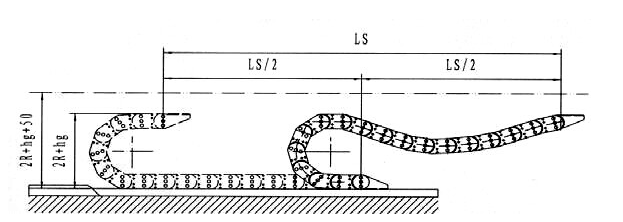

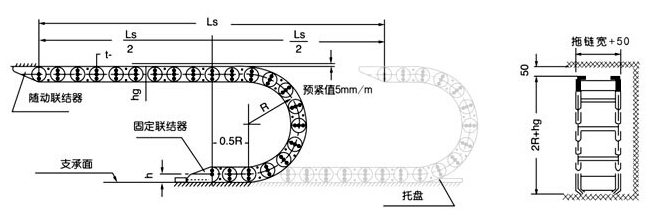

                                                                                                                                                                   布置图

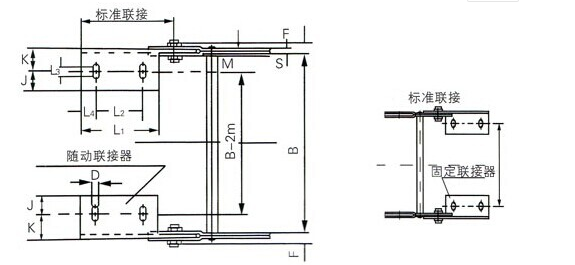

                                                                                                                                                                                             标准联接

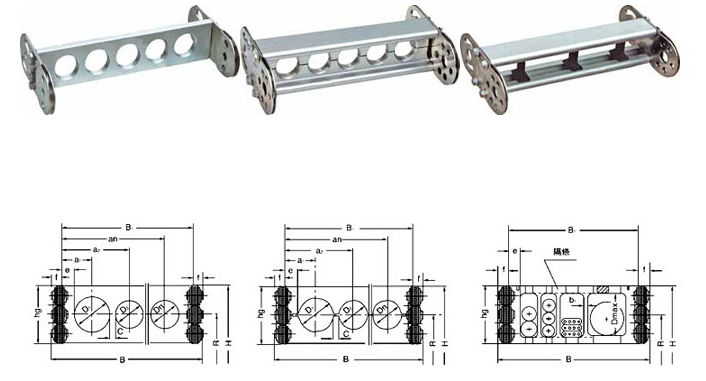

                                                                                                                          Ⅰ型（整块式）                                Ⅱ型（分开式）                              Ⅲ型（框架式）

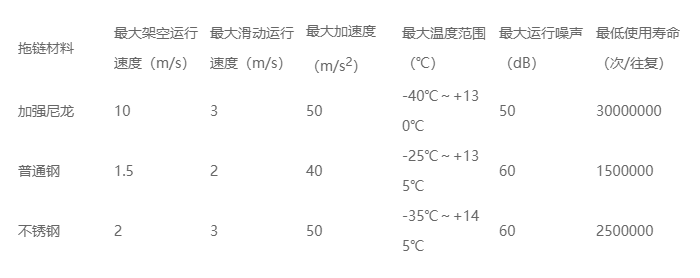

四、  技术指标：

 3.垂直站立式：拖链的两个段面均呈垂直状态的使用环境，我们将他称之为垂直站立式，这种安装形式由于他的运行距离不宜较长，须在拖链的随动端和固定端施加固定和稳定装置，使拖链能在垂直运动过程中自由滚动即可，因此他被广泛地应用于运行距离较短的直线往复运动场所。

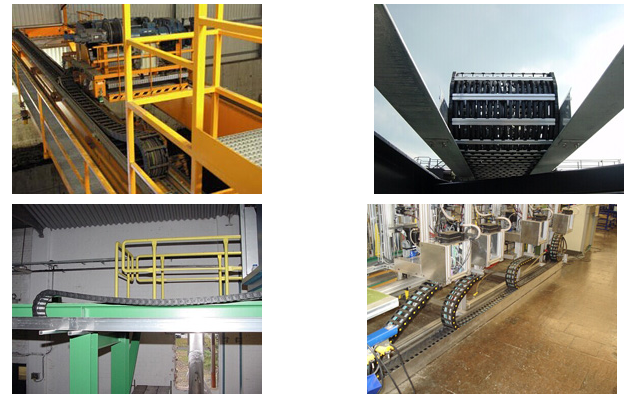

 五、  应用实况：
